Перемещения по осям | |
---|---|
Перемещения по осям X/Y/Z, мм | 500/600/500 |
Ход по оси X, мм | 500 |
Ход по оси Y, мм | 600 |
Ход по оси Z, мм | 500 |
Расстояние | |
От хвостовика шпинделя до поверхности стола, мм | 80-680 |
Стол | |
Макс. грузоподъемность стола, кг | 400 |
Рабочая область стола, мм | 400 x 400 |
Шпиндель | |
Скорость вращения шпинделя, об/мин | 14000 |
Конус шпинделя | BBT-40 |
Мощность мотора шпинделя, кВт | 18,5/22 (высокая обмотка) |
Скорость подачи | |
Ускоренная подача по осям X/Y/Z, м/мин | 48 / 48 / 48 |
Мощность мотора подачи по осям X/Y/Z, кВт | 4.5 / 5.5 / 4.5 |
Скорость рабочей подачи стола, м/мин | 10000 |
ШВП (диам x шаг) по осям X/Y, мм | ⌀40 x 12 |
Ширина направляющих по осям X/Y/Z, мм | SNS 35 / 45 / 45 |
Инструменты | |
Ёмкость инструментального магазина, шт | 60, дисковго типа |
Макс. длина инструмента, мм | 300 |
Макс. вес инструмента, кг | 7 |
Макс. диаметр инструмента (без смежных инструментов), мм | 80 (125) |
Время смены инструмента, сек. | 7.3 (И-И), 9.5 (C-C) |
Угол штревеля, град. | 75 |
Метод выбора инструмента | произвольный |
Станок | |
Потребляемая мощность, кВА | 44 (54 с опцией CTS) |
Мин./ Макс. давление воздуха, Кг/см2 | 5.5~6.5 |
Ёмкость бака СОЖ, л | 550 |
Стандартный ЧПУ контроллер | 0i-MD (10.4") |
Требуемая площадь, мм | 2580 x 5320 |
Высота станка, мм | 2571 |
Вес станка, кг | 9000 |
Прочие | |
Диам. шпиндельного подшипника, мм | 70 |
Стандартная комплектация
Дополнительные комплектация
Стандартные и дополнительные опции могут отличаться для разных моделей.
Точную комплектацию уточняйте у менеджеров компании «Перитон Инжиниринг».

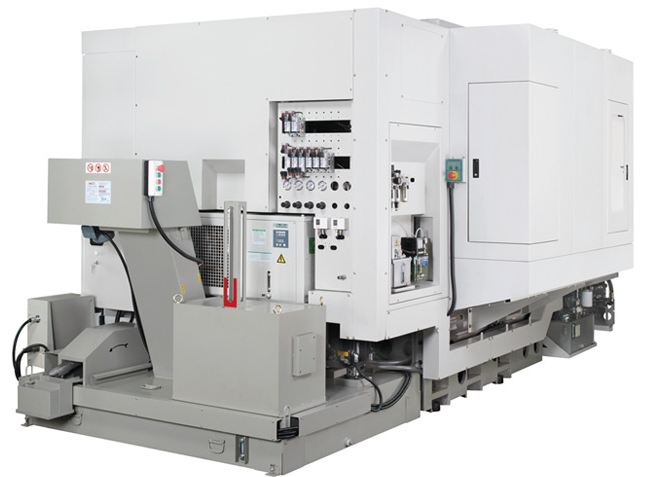

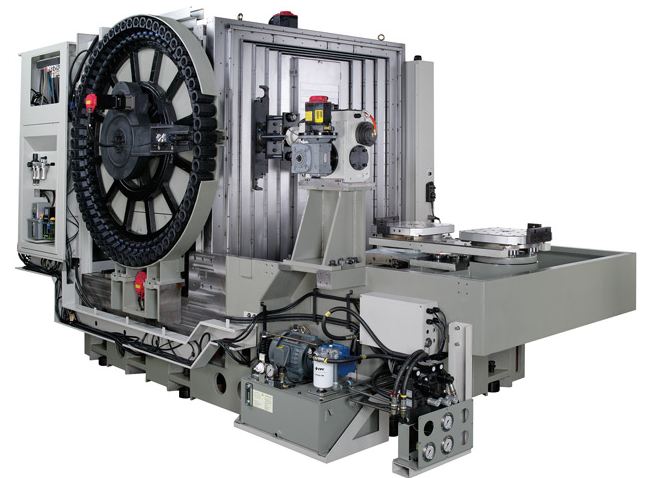

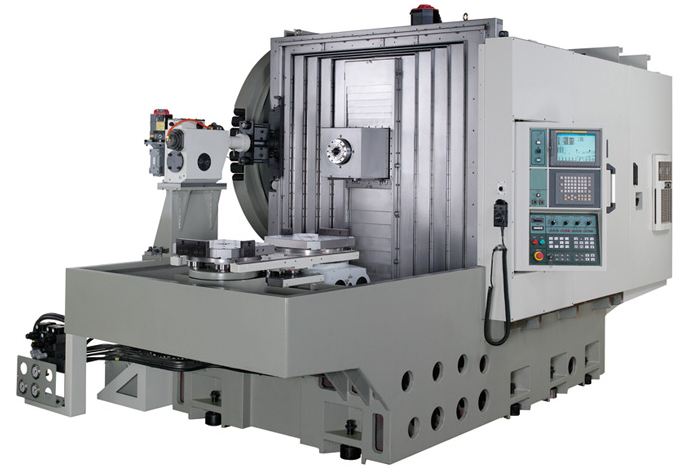

Горизонтальный фрезерный обрабатывающий центр VC-H400 (Тайвань) – самый компактный из горизонтальных центров. Существенного сокращения габаритов станка удалось достичь за счет применения дискового инструментального магазина. Конструкция подвижной колонны перемещения по трем осям обеспечивает высокую скорость подачи 48 м/мин, что сокращает время холостых ходов. Ускорение по всем осям 0.7G с высокой производимой мощностью 4,5/5,5/4,5 кВт способствует наибольшей производительности в работе. VC-H400 предназначен для черновой, получистовой и чистовой обработки сложных корпусных деталей, таких как: алюминиевые блоки цилиндров, корпуса коробок передач, редукторов. Хорошо продуманная эргономика обеспечивает легкий доступ ко всем узлам станка, к которым относительно часто обращается оператор. Новая конструкция станины, отлитая из чугуна марки Meehanite, получила более оптимизированную ячеистую структуру, что придало ей большую жесткость и в то же время позволило снизить общий вес станка.
